常用電氣設備的接地電阻測試方法探析

    在電器安全檢測中，電氣設備的接地電阻測試是其中的一項重要，同時也是基本的測試，尤其對于常用電氣設備來說，接地電阻測試對于其安全使用情況具有十分重要的作用。因此對于常用電氣設備的接地電阻測試方法進行分析和探究將具有重要的現實意義。

接地電阻的概念

  電氣設備接地端或者說同地面相接處與電氣設備容易觸及的金屬部件之間的連接電阻就是接地電阻，其是一種量化指標，用來評價電氣設備的接地連續性。電氣設備接地性能的可靠性，用其接地電阻值的大小來表示。如果接地電阻太大，給人體帶來的傷害性會較大，因為在使用電氣設備的時候，電阻過大會導致其電流過大，這樣在通過人體時會造成傷害。常用電氣設備進行正確的接地電阻測試能夠有效避免安全隱患的存在，從而達到規范電氣產品市場和保障人們生命財產安全的目的。國家對于不同場合的電氣設備的接地電阻具有不同的標準要求，因此有必要針對不同的接點電阻運用不同的方法。

  鉗型接地電阻測試儀（非輔助電極型）

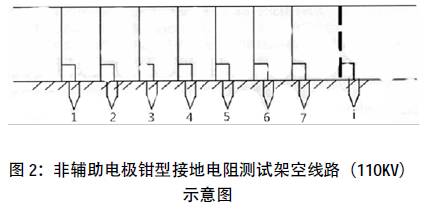

  鉗型接地電阻測試儀屬于一種不用輔助電極形式的測試儀，具有使用方便、簡單，且不容易受外界環境影響的特點，同時鉗型接地電阻測試儀在測量數據時具有一定的穩定性和準確性，儀器設備也較成熟，具有一定可靠性。但是鉗型接地電阻測試儀也具有一定的缺陷，即儀器的使用范圍受到限制，在很多情況下都不能正常使用。下圖為非輔助電極鉗型接地電阻測試架空線路（110KV）示意圖2。

  針對大型建筑物中的常用電氣設備來講，如果采用輔助電極的測試方法來對110KV 以上的避雷塔桿接地環網接地電阻進行測試，其各個接地點必須要保證是斷開的狀態，這種方法在工作中并不現實，因此采用非輔助電極鉗型接地電阻測試法來進行測試。圖中1 到i 表示有共有i 個鐵塔，在1 的地方進行接地電阻的測試之時，一定要保持該處的接地體是斷開的狀態，否則其測量的結果就是無效的。采用非輔助電極鉗型接地電阻測試儀來對110KV 架空線路鐵塔接線進行測試，如在1 處的測試，只要將卡鉗卡入1 點接地線，就能夠通過儀器測得所需要測的1 處的數據。實際上，非輔助電極鉗型接地電阻測試儀是測量的一種閉環導體的回路電阻，雖然這種測量方法在一定情況下具有其自身的優點，但是這種方法并不適用于非閉環系統或者獨立的系統，因此具有使用范圍上的限制。

  綜上所述，隨著經濟的發展，科技的進步，各種接地電阻測試儀器也在不斷更新和出現，

  對于不同儀器的使用條件以及電氣設備所處的不同場合要進行有效掌握，只有這樣才能有選擇性的使用儀器進行測試，從而得出真實、科學的數據。
